排氣系統(tǒng)耐高溫漆

　　消聲器、排氣管耐高溫漆（底/面）
　　W61-650耐高溫漆專為消聲器、排氣管的腐蝕工況而研發(fā)，符合國內(nèi)、國際知名農(nóng)機(jī)、柴油機(jī)、重卡企業(yè)對排氣管涂料的性能要求。
　　組成：
　　雙組份有機(jī)硅耐高溫油漆，組分一由專用有機(jī)硅樹脂、耐高溫顏料、防銹顏料、溶劑、助劑等組成，組分二為添加劑。
　　底漆：暗紅色、灰色    20+0.3kg/組
　　面漆：黑色、銀色    20+0.4kg/組

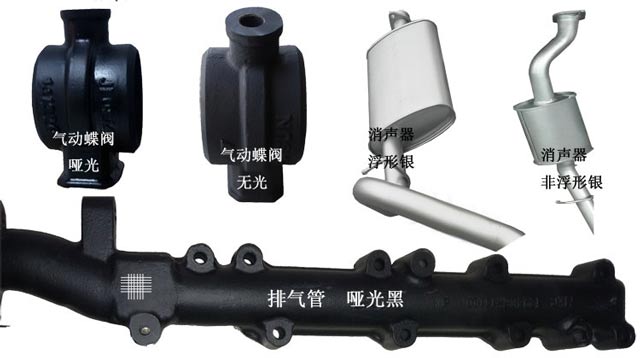

　　W61-650排氣管耐高溫漆噴涂效果

　　性能：
　　高溫、常溫、冷熱交替下，保持優(yōu)良的機(jī)械性能，防腐蝕性能、裝飾性能。
　　批次穩(wěn)定，不同批次產(chǎn)品性能、外觀一致。
　　適用流水線噴涂、無氣噴涂、靜電噴涂、空氣噴涂等多種施工方式。
　　用途：
　　適用底材：碳鋼、鑄鐵、冷軋鋼、鍍鋁板等。
　　W61-650耐高溫漆用于商用汽車、農(nóng)用車、摩托車、越野汽車的排氣系統(tǒng)的涂裝；起到防腐及裝飾作用。
　　W61-650耐高溫漆部分用戶：
　　一拖集團(tuán)、時(shí)風(fēng)集團(tuán)、中聯(lián)重機(jī)、約翰迪爾；陜汽重卡、大運(yùn)重卡、一汽解放、中國重汽等。

光澤	1-1.5
粘度（涂-4）	30～50s
干燥時(shí)間	烘干：210～220℃：40分鐘
比重	1.75
柔韌性	1mm
附著力	1級
耐沖擊強(qiáng)度	50kg·cm
耐熱性（650℃ 200h）	漆膜完好
耐鹽霧（中性）	（210℃～220℃，烘干）200h
	（650℃，200h高溫沖擊后）200h
	（600℃，24h高溫沖擊后）500h
耐溫變（6個(gè)循環(huán)）	漆膜完好
	（試板經(jīng)600℃，25分鐘高溫沖擊后放入室溫自來水中）漆膜完好

　　推薦膜厚：底漆：30～40μm;面漆：25～35μm;
　　稀釋劑：專用稀釋劑
　　適用期：無限制
　　工具清洗：專用稀釋劑
　　開罐后，按推薦比例加入乙組份，混合均勻。
　　施工方法：手工噴涂、靜電噴涂

	無氣噴涂	空氣噴涂	靜電噴涂
稀釋量：（重量比）	底漆30%～40%, 面漆20%～40%	底漆30%～40%, 面漆20%～40%	底漆：40%； 面漆：20%～40%
噴涂壓力	12～15MPa	0.3～0.4MPa	底漆18MPa；面漆20MPa
靜電值	——	——	15～55MΩ

　　注意：稀釋劑的選用應(yīng)依據(jù)施工方式、涂裝條件、干燥要求等選用合適的稀釋劑。
　　涂裝間隔：（底漆、面漆之間）

底材溫度，℃	5	20	30
最短間隔，小時(shí)	2	1	0.5
最長間隔	不限

　　干燥時(shí)間：
　　底漆、面漆噴涂完成后，靜置30分鐘，然后送入烘箱烘干。烘箱初始溫度不高于100℃。緩慢升溫至210～220℃，烘烤40分鐘。
　　施工條件：
　　環(huán)境溫度：2℃～40℃；相對濕度：25%～75%;
　　表面處理：
　　被涂基材必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采用拋丸噴砂方法達(dá)到標(biāo)準(zhǔn)sa2.5級也可手工除銹達(dá)到標(biāo)準(zhǔn)st3級，粗糙度達(dá)30～70μm；
