涂膜缺陷與預(yù)防（二）-流掛、簾狀流掛和流淌

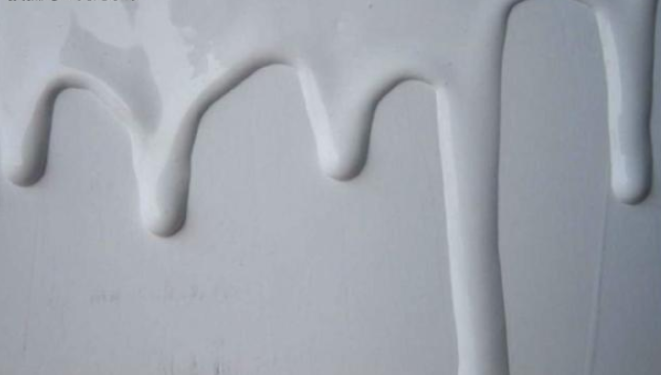

涂料施工到垂直的基材表面后，由于重力的影響向下流動(dòng)形成懸垂?fàn)钔黄馉顩r稱之為流掛，根據(jù)程度的不同可分為流掛、簾狀流掛和流淌。

流掛一般而言是分散的條狀或水滴狀突起。如果流掛連接成片狀形成像窗簾般的褶稱為簾狀流掛。而當(dāng)涂料完全從基材上脫離，露出基層，稱為流淌。

形成流掛的原因分析：

從涂料的角度而言，如果涂料本身的黏度比較低，在施工中極易產(chǎn)生流掛的現(xiàn)象。

平時(shí)在常溫下不會(huì)產(chǎn)生流掛的膜厚，但由于施工時(shí)底材溫度過(guò)高或者過(guò)低導(dǎo)致出現(xiàn)流掛。夏天高溫時(shí)，暴露于室外的鋼材表面可以達(dá)到40~60℃的高溫，而此時(shí)的空氣溫度可能在30~40℃，涂料施工到這種表面，涂層接觸底材的區(qū)域可能達(dá)到與鋼材同樣的溫度，而表層與空氣接觸的區(qū)域與空氣溫度接近。溫度高的底層，黏度下降，流動(dòng)性增強(qiáng)，此時(shí)表層黏度相對(duì)較高的濕膜就會(huì)滑動(dòng)流淌形成流掛。當(dāng)溫度過(guò)低時(shí)，同樣會(huì)出現(xiàn)類似的黏度差而造成流掛，只不過(guò)正好相反。

很多時(shí)候，上述兩種情況，可以通過(guò)調(diào)整涂料施工的技藝和工藝來(lái)避免和控制。但是如果施工的技藝和工藝不當(dāng)，即使在正常的條件下也會(huì)產(chǎn)生流掛的缺陷。這也是產(chǎn)生流掛最常見(jiàn)的原因。

在涂料施工時(shí)，一次給予過(guò)高的濕膜厚度，涂層的自重超過(guò)其與基材的黏附力，就會(huì)形成流掛。這往往是在噴涂時(shí)噴槍行走的速度過(guò)慢、噴嘴距離基材表面太近造成的。有些時(shí)候，噴涂壓力過(guò)高，濕膜受到壓力的推動(dòng)也會(huì)形成流掛。

另一種情況是在涂料中添加了過(guò)多的稀釋劑，人為地降低涂料的黏度，增加其流動(dòng)性而造成施工中易于產(chǎn)生流掛。涂料施工時(shí)發(fā)現(xiàn)存在流掛，應(yīng)當(dāng)及時(shí)地調(diào)整噴涂壓力走槍速度、噴嘴與基材的距離等噴涂技藝，注意控制稀釋比率。

如已經(jīng)存在流掛，在濕膜狀態(tài)時(shí)，可以使用漆刷拉平突起，或者使用邊緣平直的玻璃板等刮除過(guò)多的涂料；漆膜干燥后發(fā)現(xiàn)的流掛，可以采用手工砂紙或動(dòng)力磨機(jī)磨平表面，然后重補(bǔ)涂同種涂料。
