橋梁防腐用什么配套方案
混凝土結(jié)構(gòu)橋梁為什么還需要做防腐涂料？
為了封閉由于混凝土收縮產(chǎn)生的表面的空隙，增強(qiáng)混凝土外表面的抗水性，抗腐蝕性，增強(qiáng)結(jié)構(gòu)的使用壽命，同時(shí)增加橋梁結(jié)構(gòu)外側(cè)的美觀，在箱梁、拱座、橋墩、橋臺(tái)外表面涂刷外保護(hù)涂料，要求涂料的免維護(hù)周期大于20年。
混凝土橋梁的防腐涂料分為水下部位，潮差區(qū)，大氣區(qū)三個(gè)不同的區(qū)域，所以針對(duì)不同區(qū)域的不同腐蝕特性，應(yīng)選用針對(duì)性的防腐涂料。
潮差區(qū)和水下區(qū)的底層涂料必須選擇滲透性能強(qiáng)，能充分滲透到混凝土基層中，并與混凝土生成硅化結(jié)晶；封閉性能強(qiáng)，與中間層涂料有良好的親和性等特點(diǎn)的環(huán)氧封閉漆；潮差區(qū)和水下區(qū)面層采用重防腐涂料，它對(duì)潮濕底材表面有良好的耐久性，并且具有優(yōu)異的耐堿性和耐腐蝕性能、耐油及抗化學(xué)品性能。
一、表干區(qū)涂層配套(橋墩水上部位及混凝土箱梁外表面)
|
涂層 |
油漆名稱 |
干膜厚度（微米） |
|
封閉層 |
環(huán)氧封閉漆???透明 |
按混凝土表面靈活掌握 |
|
中間層 |
環(huán)氧膩?zhàn)?/span> |
填坑找平 |
|
中間層 |
環(huán)氧厚漿漆????淺灰色 |
200 |
|
面層 |
脂肪族丙烯酸聚氨酯面漆 |
50 |
|
面層 |
脂肪族丙烯酸聚氨酯面漆 |
50 |
|
總計(jì) |
|
300 |
二、表濕區(qū)涂層配套(橋墩水位交替變化區(qū))
|
涂層 |
油漆名稱 |
干膜厚度（微米） |
|
封閉層 |
環(huán)氧封閉漆 透明 |
按混凝土表面靈活掌握 |
|
膩?zhàn)訉?/span> |
環(huán)氧膩?zhàn)?/span> |
填坑找平 |
|
底面合一 |
環(huán)氧玻璃鱗片漆 |
350 |
|
總計(jì) |
|
350 |
三、混凝土涂層性能要求
混凝土表面防腐涂層執(zhí)行JTJ275-2000標(biāo)準(zhǔn)，涂層與混凝土表面的粘結(jié)力不得小于1.5Mpa，涂層性能要求見下表。
四、混凝土防腐及景觀涂層性能要求
|
項(xiàng) 目 |
試 驗(yàn) 條 件 |
標(biāo) 準(zhǔn) |
涂 層 名 稱 |
|
涂層外觀 |
耐老化試驗(yàn)1000h后 |
不粉化、不起泡、不龜裂、不剝落 |
底層+中間層+ |
|
耐堿試驗(yàn)30d后 |
不起泡、不龜裂、不剝落 |
||
|
標(biāo)準(zhǔn)養(yǎng)護(hù)后 |
均勻、無流掛、無斑點(diǎn)、不起泡、不龜裂、不剝落等 |
||
|
抗氯離子滲透性 |
活動(dòng)涂層片抗氯離子滲透試驗(yàn)30d后 |
氯離子穿過涂層片的滲透量在5.0×10-3mg/cm2d以下 |

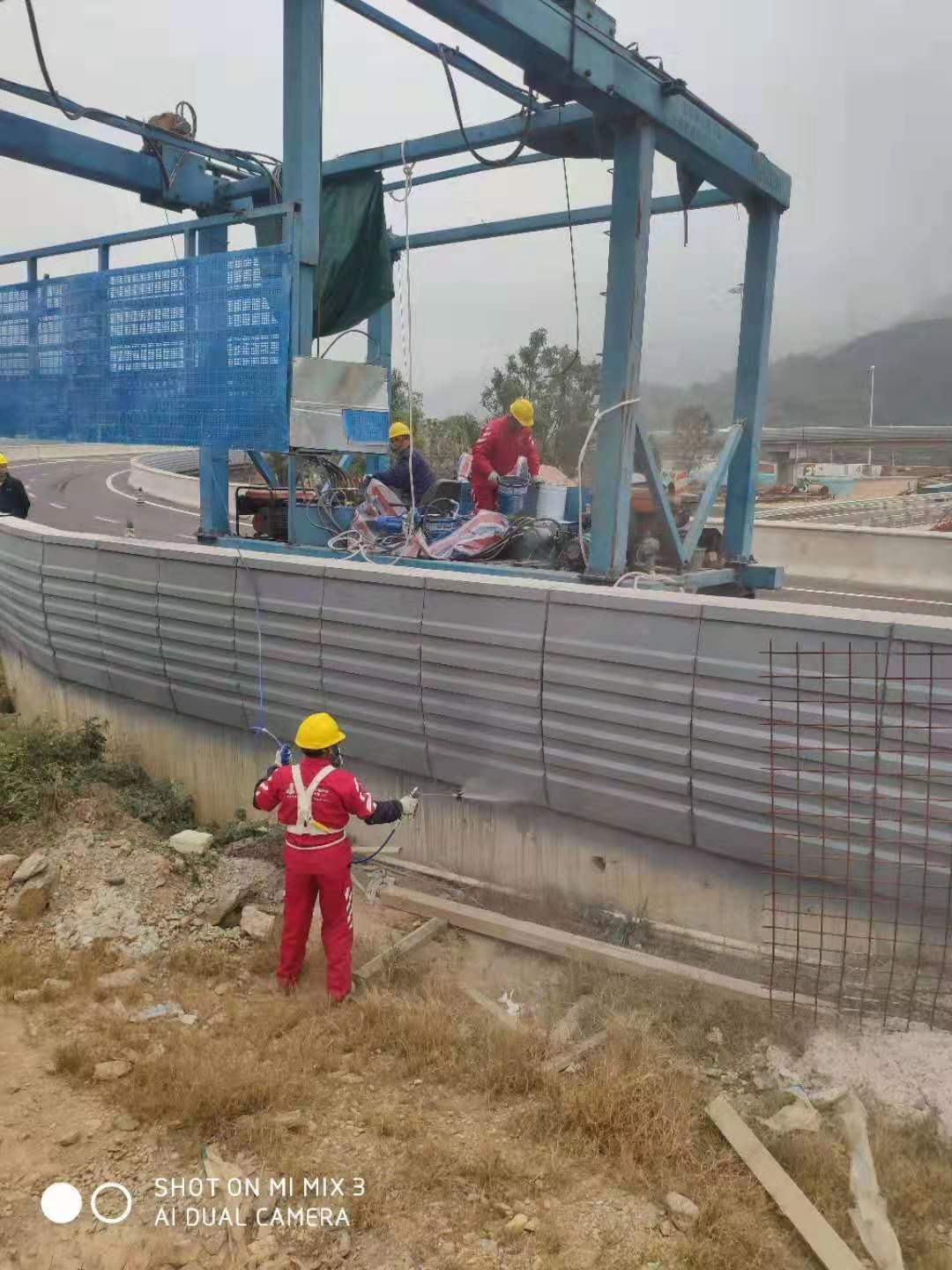

長沙標(biāo)榜涂料橋梁防腐油漆，特點(diǎn)如下：
1、防腐性強(qiáng)。防腐面漆耐腐蝕性強(qiáng)耐酸堿、各類溶劑、鹽水等，漆膜完好；
2、裝飾性好。面漆顏色多樣，裝飾優(yōu)異光澤度可調(diào)，提升工件的美觀性；
3、配套優(yōu)異。防腐面漆可以和環(huán)氧底漆、富鋅底漆等配套涂裝，起到較好的防護(hù)作用；
4、機(jī)械性能。漆膜耐磨性、柔韌性、抗沖擊性、硬度符合國家標(biāo)準(zhǔn)，機(jī)械性能優(yōu)異；
5、強(qiáng)附著力。防腐油漆對(duì)鋼材的附著力較好，長期使用不脫落；
6、施工良好。可噴涂、刷涂，覆涂無障礙，施工性優(yōu)異。
湘公網(wǎng)安備 43011102001641號(hào)
