環氧富鋅底漆與無機富鋅底漆的區別？

　　環氧富鋅底漆和無機富鋅底漆均屬于富鋅類底漆品種，具有優良的電化學防腐防銹效果，兩者有許多共性，事實上很多情況下，兩者是通用的，但兩者也有一些區別，在一些特殊的場合，兩種油漆并不能通用。
　　多道涂層系統的鋼結構防腐蝕體系中，環氧富鋅底漆和無機富鋅底漆的性能基本一樣，完全可以使用環氧富鋅底漆代替無機富鋅底漆。從施工角度和施工速度來看，環氧富鋅底漆更為合適。
　　通用的情況，環氧富鋅底漆顏色，樣板，可焊接富鋅底漆當作為大氣腐蝕環境下的鋼結構底漆時，經過良好的表面處理，要求噴砂處理至Sa2.5級，兩種油漆可通用，鑒于價格和施工難易度的區別，環氧富鋅底漆比無機富鋅底漆應用更加廣泛。

　　環氧富鋅底漆和無機富鋅底漆的區別？
　　1、表面適應性。
　　兩種油漆雖然都是高表面處理要求的底漆品種，當相比而言，環氧富鋅底漆對底材處理情況的容忍度更高一些，同時，環氧富鋅底漆目前開發出低鋅粉、高樹脂含量的品種，對于底材的容忍度更高。
　　需要說明的是，底材處理等級的下降，會造成整個涂層性能和壽命的下降。

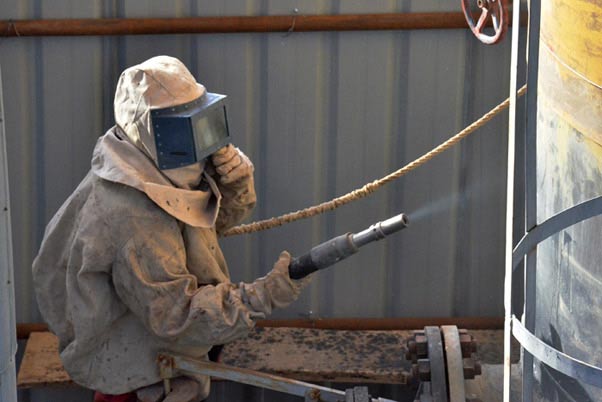

　　無機富鋅底漆是不接受手工動力打磨的表面處理，且表面處理非常嚴格，必須達到Sa2.5。環氧富鋅底漆也要看他的鋅粉含量，如果是高鋅粉含量的環氧富鋅底漆也是不能接受打磨，應該噴砂。一般無機硅酸鋅底漆開裂處的修補是用環氧富鋅底漆代替的。

　　2、腐蝕環境或使用工況適用性。

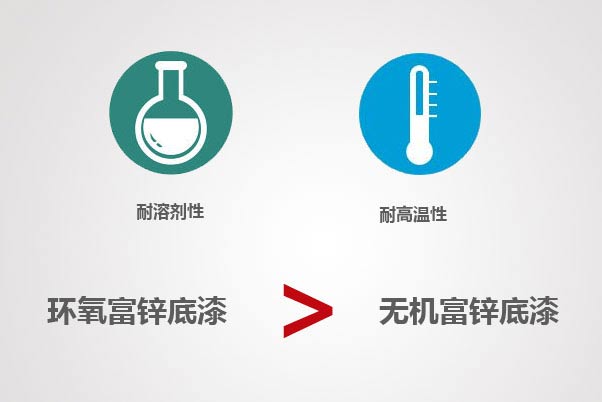

　　耐溶劑性，無機富鋅底漆的耐溶劑性能好于環氧富鋅底漆，例如作為油罐內壁防腐漆，無機富鋅底漆更合適。
　　耐高溫型，無機富鋅底漆可連續耐高溫400℃，環氧富鋅底漆連續耐溫120℃，因此，在高溫環境下，無機富鋅底漆更適合。

　　3、配套油漆的適應性。
　　無機富鋅底漆和環氧富鋅底漆都可以配套環氧云鐵中間漆，相比而言，環氧云鐵中間漆在環氧富鋅底漆表面，施工比較簡單，在無機富鋅底漆表面，需要采用霧噴的手法先噴一遍，因此，不熟悉的施工技術人員往往造成環氧云鐵中間漆和富鋅底漆表面的層間附著力差。

　　4、施工的難易度。
　　兩種油漆均建議采用無氣噴涂大范圍、高膜厚施工，小范圍修補采用刷涂，有氣噴涂適用于低膜厚的、非大范圍的施工。輥涂不宜采用。
　　相比而言，環氧富鋅底漆施工難度小于無機富鋅底漆。
