快干醇酸防銹漆
- 全國咨詢熱線：
- 13319501014
詳情介紹:
漆膜顏色：鐵紅、灰色
包裝規格：20kg/桶
稀釋劑：醇酸稀釋劑
理論涂布率：0.106克/平方米/40微米
涂裝膜厚：干膜： 30-150微米/道；濕膜：50-250微米/道
快干醇酸防銹漆是由豆油醇酸樹脂和防銹顏料組成的防銹底漆，具有非?？斓母稍锼俣?，表干速度在5分鐘，施工方法簡單，主要用于非浸沒區域的鋼結構、輕鋼、鐵板、鐵藝、鋼架等表面涂裝。
|
|
| 防腐性能 | 配套涂裝 |

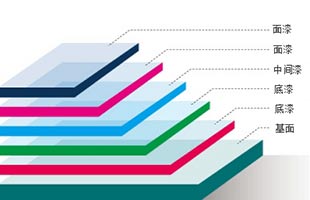

| 快干醇酸防銹漆具有良好的防腐性能，對鋼材防銹能力強 | 該防銹漆可配套醇酸磁漆、防火涂料等，達到非常好的防銹和保護作用 |
|
|
| 易于施工 | 快干特性 |
| 快干醇酸防銹漆具有良好的施工性能，可噴涂、刷涂和輥涂 | 漆膜干燥迅速，表干時間為5分鐘，加快了施工涂裝的進度 |
基本數據
|
顏色 |
鐵紅色，灰色 |
|
體積固體分 |
60% |
|
閃點 |
29℃以上 |
|
揮發性有機化合物含量 |
358L，符合歐盟溶劑排放指令2004/42/EC，j子類別 |
|
涂膜厚度 |
干膜：30-150微米/道 |
|
理論涂布率 |
0.106克/平方米/40微米 |
主要用途
快干醇酸防銹底漆主要用于非浸沒區域的大氣環境，鋼結構、輕鋼廠房、鋼架、鐵制品、機械設備、工程設施等涂裝，配套醇酸磁漆起到良好的裝飾效果。
產品展示
施工工藝
表面處理
鋼材表面進行打磨處理，要除去銹跡、雜質和油污，表面清潔
施工方法
快干醇酸防銹底漆可采用無氣噴涂、空氣噴涂和刷涂輥涂等方法涂裝
|
施工方法 |
噴嘴尺寸 |
出口壓力 |
稀釋比率 |
|
無氣噴涂 |
0.43mm-0.53mm |
≥10MPa |
10-20% （重量比） |
|
刷涂、輥涂 |
—— |
—— |
5-15% （重量比） |
干燥時間&涂裝間隔
|
溫度 |
-5℃ |
5℃ |
20℃ |
30℃ |
|
指觸干燥 |
1hrs |
20mins |
5-7mins |
3-5mins |
|
半硬干燥 |
2rs |
40-60mins |
20-40mins |
20mins |
|
最小涂裝間隔 |
12hrs |
8hrs |
4hrs |
3hrs |
|
最大涂裝間隔 |
—— |
—— |
—— |
—— |
其他項目
施工溫度：-5℃-35℃
漆料混合：使用動力工具攪拌均勻
混合比例：單組份涂料
稀釋劑：專用稀釋劑
適用底材：裸鋼
適用上涂：醇酸面漆、醇酸磁漆等
貯存方法：貯存于干燥陰涼的環境中，遠離熱源及火源。包裝桶必須保持封閉。
品質保證
湘公網安備 43011102001641號
